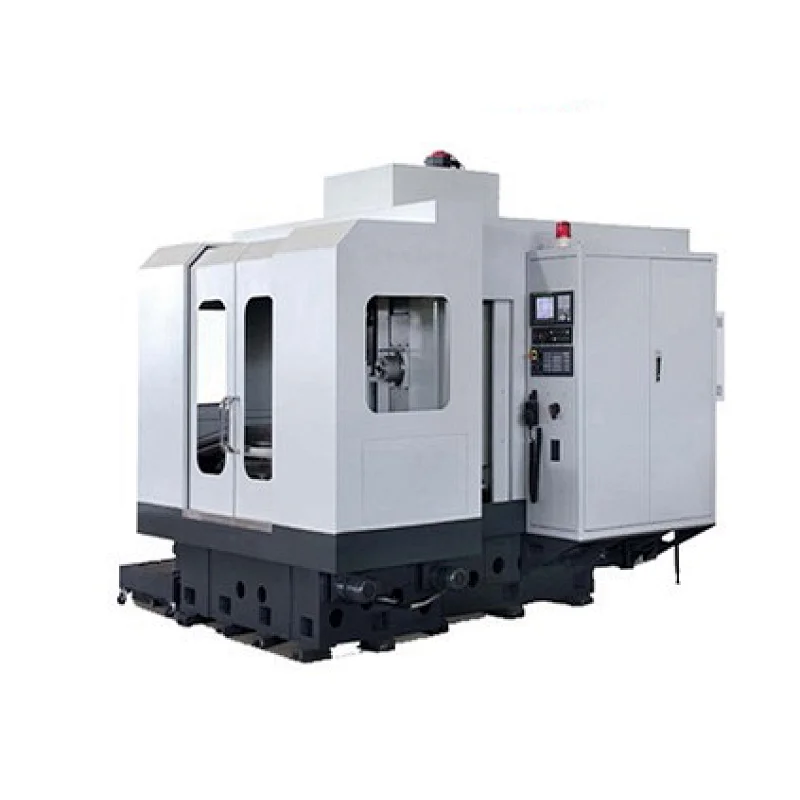

Обрабатывающий комплекс с ЧПУ Модель TC
Обрабатывающий комплекс с ЧПУ Модель TC

Обрабатывающий комплекс с ЧПУ Модель TC

Модель
TC
количество:

Обрабатывающий комплекс с ЧПУ Модель TC

Основные технические характеристики

Единица

TC400

TC500

TC630

TC800

Ход оси X

mm

600

900

1000

1350

Ход оси Y

mm

600

800

850

1100

Ход оси Z

mm

600

800

800

1100

Расстояние от вершины шпинделя до поверхности стола

mm

71-700

70-870

120-970

150-1250

Расстояние от центра шпинделя до поверхности стола

mm

0-600

50-750

175-975

50-1150

Быстрое перемещение(X/Y/Z)

M/min

24/24/20

24/24/20

24/24/20

20/20/20

Скорость подачи при резке

Mm/min

1-5000

1-5000

1-5000

1-5000

Размер поворотного стола

mm

400*400

500*500

630*630

800*800

Максимальная несущая способность поворотного стола

kg

400

500

800

2500

Количество Т-образных пазов на поворотном столе/ширина/расстояние

mm

5-14*100

5-14*100

5-18*100

5-22*160

Точность позиционирования поворотного стола с ЧПУ

mm

+-5

+-5

+-5

+-5

Точность перепозиционирования поворотного стола с ЧПУ

mm

+-2

+-2

+-2

+-2

Мощность двигателя шпинделя

KW

11

15/18.5

22

22

Большая Скорость вращения шпинделя

r/min

6000/8000

6000/8000

6000

6000две передачи

/1200

/1200

4;01

Конусвершинышпинделя

BT40/BT50

BT40/BT50

BT50

BT50

Объем библиотеки ножей

шт

24

24

24

24

Тип библиотеки ножей

Тип диска

Тип диска

Тип диска

Тип диска

больший диаметр ножей

mm

Ф78/ф120

Ф78/ф120

Ф112/ф220

Ф112/ф22

Ф112/ф200

Ф112/ф200

большаядлинаножей

mm

300

300

300

300

Больший вес ножей

18

18

18

18

Время смены ножей

s

2.3/4

2.3/44

4

4

Вес станка

kg

9000

13600

16500

19800

Габарит

mm

2500*2150*2050

2850*2530*2480

3200*3500*2700

5375*3535*3177
