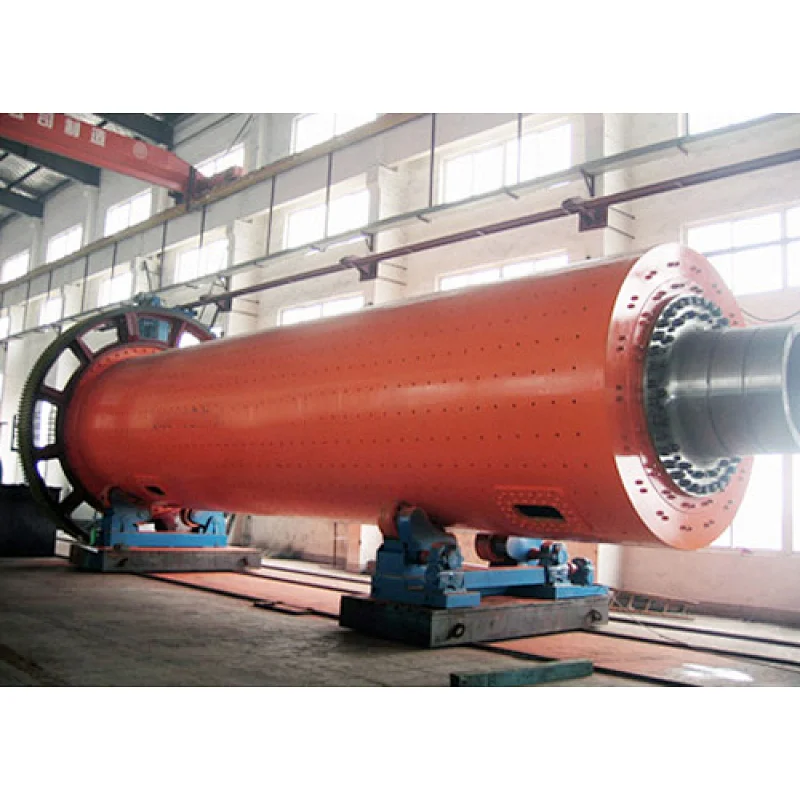

Трубная мельница
Трубная мельница

Трубная мельница

Модель
jb400
количество:

Трубная мельница

Описание мелницы:

Для помола цемента, извести и гипса, а также стекла, огнеупорных и других изделий применяют трубные мельницы. Трубная мелница является важным оборудованием для измельчения в металлургии, химической промышленности. Трубные мельницы сравнительно просты по конструкции, удобны в эксплуатации, обеспечивают высокую степень измельчения, поддаются автоматизации.

Главная часть мельницы

Разгрузочная часть

Барабан

Загрузочная часть

Приводная часть

Принцип мелницы:

При вращении мельницы мелющие тела, прижимаемые центробежной силой к стенкам барабана, поднимаются на некоторую высоту. Под действием силы тяжести, преодолевающей вертикальную составляющую силы инерции и вызываемой ею силы трения мелющих тел о футеровку, мелющие тела падают на слой материала, дробят его и частично истирают. Цильпебсы продолжают измельчать мелкораздробленный материал истиранием.

Технические характеристики:

Тип

Барабан

Производительность(t/h)

Мощность
(kw)

Вес
(t)

Примечание

Диаметр(mm)

Длина(mm)

Скорость вращения(r/min)

Сырьё

Бетон

M2265

2200

6500

21.95

17-19

12-14

380

48.5



M2275

2200

7500

21.95

19-21

15-16

380

51.4



M22110

2200

11000

21.95

20-22

14-16

570

79.5



M2470

2400

7000

20.4

22-24

14-15

475

68.5



M24100

2400

10000

20.4

28-30

17-18

630

98.6



M2670

2600

7000

19.6

22-25



570

85



M26130

2600

13000

19.7

37-42

25-30

1000

164.8



M3090

3000

9000

18.7

36-44

30-35

1250

157.2



M30110

3000

11000

18.7

55-65

40-47

1400

175



M3290

3200

9000

17.7

48-52



1000

126



M32120

3200

12000

17.8

68-75

48-56

1000

210



M3475

3400

7500

16.9

56-60

44-48

2000

166.7



M35110

3500

11000

16.5

70-75

50-55

2500

141

Не заклюать главный привод

M38120

3800

12000

16.3



58-60

2×1600

225.6

Не заклюать главный привод

M40130

4000

13000

15.46



90-100

2800

376



M42110

4200

11000

15.75



105-110

2800

254.2

Не заклюать главный привод

M46110

4600

11000

15

140-150



2×630

272

Не заклюать главный привод
