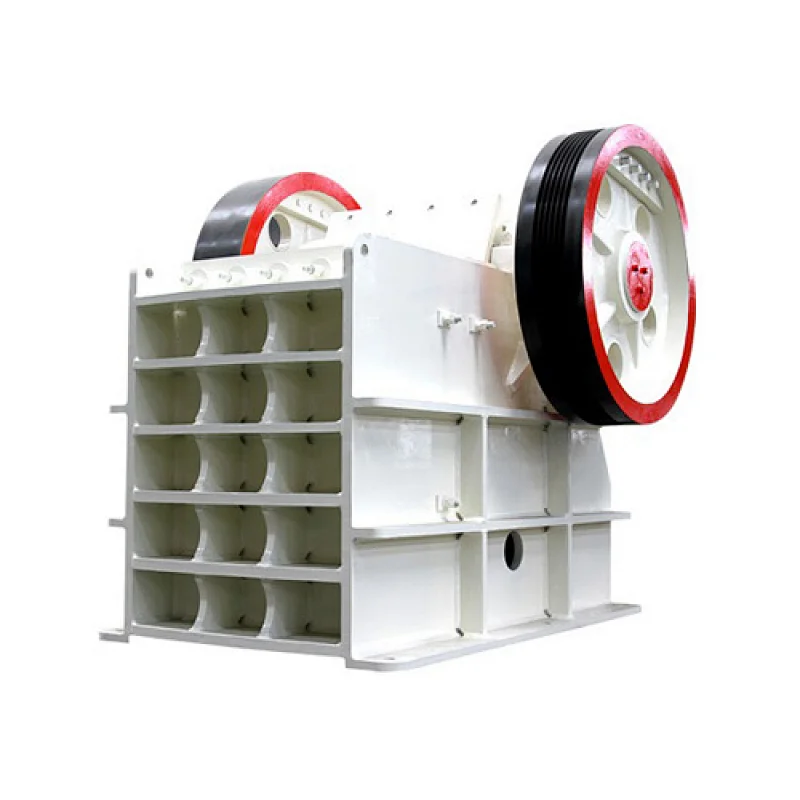

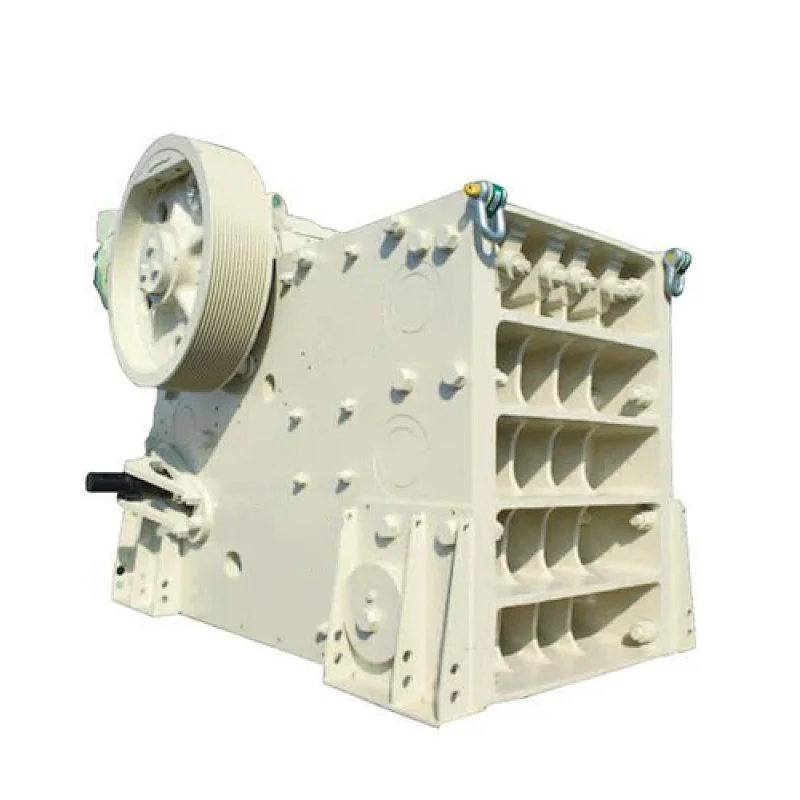

Щековая дробилка
Описание дробилки：
Щековая дробилка является универсальной машиной для дробления материалов. Применяется на горных породах любой прочности, на шлаках, некоторых металлических материалах. Предназначен для измельчения таких материалов, как речные гальки,граниты,базальты,железные
руды,известняки,кварциты,пустые угольные породы,строительные отходы и т.п.Применение невозможно на вязкоупругих материалах, таких как древесина, полимеры, определённые металлические сплавы. Входная крупность достигает 1020 мм. Прочность на давление достигает 320M Па.
Составы дробилки：
Подвижная щека
Неподвижная щека
Боковая футеровка
Корпус
Привод
Процесс изготовления:
Принцип работы щековой дробилки основан на сжатии рабочими поверхностями (щеками) материала, что приводит к возникновению больших напряжений сжатия и сдвига, разрушающих материал. Одна из щек дробилки делается неподвижной. Вторая щека крепится на шатуне, обеспечивающем перемещение верхнего края щеки так, что щека совершает качающееся движение.
Преимущества дробилки:
Простая структура, стабильная операция
Гидравлическое управление, простота прочистки
V-образная структура, зубчатая плита защиты
Клиновая система, быстрое регулирование
Технические характеристики
Тип | Размер приемного отверстия (mm) | Размер загружаемого материала (mm) | Размер выходящой фракции (mm) | Производительность (t/h) | Мощность (kw) | Габариты (mm) | Вес (t) |
PE-150×250 | 150×250 | 125 | 10-40 | 1-3 | 5.5 | 670×820×760 | 0.81 |
PE-150×750 | 150×750 | 125 | 10-40 | 5-16 | 15 | 1050×1490×1055 | 3.8 |
PE-250×400 | 250×400 | 210 | 20-60 | 5-20 | 15 | 1160×1300×1240 | 2.8 |
PE-400×600 | 400×600 | 350 | 40-100 | 16-65 | 30 | 1480×1710×1646 | 7 |
PE-500×750 | 500×750 | 425 | 50-100 | 45-100 | 55 | 1800×1796×1940 | 12 |
PE-600×900 | 600×900 | 500 | 65-140 | 60-160 | 75 | 2235×2210×2380 | 17 |
PE-750×1060 | 750×1060 | 630 | 80-160 | 90-320 | 110 | 2430×2302×3110 | 29 |
PE-870×1060 | 870×1060 | 680 | 200-260 | 192-336 | 110 | 2551×2466×2770 | 29.2 |
PE-900×1200 | 900×1200 | 750 | 95-210 | 140-450 | 160 | 3789×2826×3025 | 50 |
PE-1000×1200 | 1000×1200 | 850 | 110-235 | 160-550 | 160 | 3889×2826×3025 | 57 |
PE-1200×1500 | 1200×1500 | 1020 | 150-300 | 400-800 | 185 | 4590×3342×3553 | 100.9 |
PE-250×750 | 250×750 | 210 | 25-60 | 15-30 | 22 | 1750×1500×1420 | 5 |
PE-250×1000 | 250×1000 | 210 | 25-60 | 16-52 | 37 | 1940×1650×1450 | 7 |
PE-250×1200 | 250×1200 | 210 | 25-60 | 20-65 | 37-45 | 1940×1850×1450 | 8.7 |
PE-350×750 | 350×750 | 280 | 30-80 | 16-55 | 30 | 1642×1882×1595 | 6.1 |
PE-300×1300 | 300×1300 | 250 | 25-100 | 20-90 | 55 | 2285×2000×1720 | 11.6 |
